3D-FORMAT Инженерный центр аддитивных технологий

3D-моделирование · Реверс-инжиниринг · CAE-расчёты

Разработка 3D-моделей и деталей любой сложности: от образца до станка

3D-FORMAT — команда профильных инженеров-конструкторов и расчётчиков. Восстанавливаем документацию по изношенным или сломанным деталям, проводим прочностной CAE-анализ и готовим твердотельные CAD-модели под ЧПУ, литьё и промышленную 3D-печать.

.STEP / .IGES .X_T (Parasolid) .STL / .OBJ .DWG / .DXF / PDF SolidWorks · ANSYS · Blender
Рассчитать стоимость по чертежу / фото ↗ Смотреть выполненные кейсы
Контроль точности геометрии
Пайплайн 3D-FORMAT
ISO / ЕСКД
01 3D-сканирование и томография (КТ) .STL / Voxel
02 Твердотельное параметрическое CAD .STEP / .IGES
03 CAE-расчёт прочности и топологии FEM / CFD
04 Компенсация усадки и выпуск КД ЧПУ / SLM / SLA
Работаем официально с юр. и физ. лицами по договору и NDA. Оценка стоимости по фото, скану или чертежу — в течение 2 часов.
до 0.02 мм
Точность оцифровки и построения математической CAD-геометрии
2 часа
Среднее время расчёта стоимости и сроков по вашему ТЗ или фото
100% B2B / NDA
Защита интеллектуальной собственности, работа по договору и ЭДО
Полный цикл
От сломанного образца до управляющей программы станка и серии

Компетенции

Комплексные инженерные услуги в CAD / CAE и аддитивных технологиях

Мы создаём не просто визуальные картинки, а функциональные технологичные изделия с учётом допусков, посадок, усадки металла и специфики вашего производства.

01 / CAD & REVERSE

Проектирование и реверс-инжиниринг

  • Обработка данных: глубокий анализ исходников после оптического 3D-сканирования и промышленной компьютерной томографии (КТ).
  • Твердотельное моделирование (CAD): высокоточная конвертация полигональных сеток (STL / вокселей) в редактируемые параметрические и поверхностные модели.
  • Доработка геометрии: восстановление изношенных или сорванных элементов (зубьев, резьб, посадочных мест) и адаптация после топологической оптимизации.
  • Выпуск КД: разработка сборок, деталировок и сборочных чертежей строго по стандартам ЕСКД и ISO.
SolidWorks Geomagic Design X .STEP / .IGES ЕСКД / ISO
02 / CAE & TOPOLOGY

Инженерный анализ (CAE), оптимизация конструкций и метаматериалов

  • Инженерный анализ (CAE): решение задач прочности, механики, теплообмена и гидрогазодинамики (CFD) в верифицированных программных комплексах.
  • Топологическая оптимизация: расчёт идеальной формы и распределения массы детали для достижения максимальной жёсткости при минимальном весе.
  • Разработка метаматериалов: проектирование внутренних ячеистых (lattice) структур для сверхлёгких корпусов, теплообменников, фильтров, демпферов и медицинских имплантов.
ANSYS / FEA CFD Lattice Structures Lightweighting
03 / DfAM & CNC PREP

Технологическая подготовка в аддитивном и ЧПУ производстве

  • Анализ технологичности (DfAM): оценка геометрии и модификация конструкции под конкретный метод 3D-печати (SLM, SLA, SLS, FDM) или мехобработки.
  • Проектирование заготовки: расчёт и закладывание технологических припусков под финишную обработку на станках с ЧПУ.
  • Настройка выращивания: выбор оптимальной ориентации детали в камере построения и генерация надёжных поддерживающих структур (древовидных, блочных, объёмных).
  • Выпуск техдокументации: подготовка управляющих файлов для установок 3D-печати, разработка маршрутных и технологических карт.
Design for AM SLM / SLA / FDM ЧПУ припуски Техкарты
04 / PROCESS SIMULATION

Моделирование процессов 3D-печати и компенсация деформаций

  • Прогнозирование дефектов: предварительная симуляция процесса послойного выращивания для выявления поводков, перегрева и отрыва поддержек до запуска станка.
  • Предеформация (компенсация усадки): расчёт преднамеренно скорректированной 3D-модели, которая после физической термической усадки металла/полимера принимает точные размеры по чертежу.
  • Реверс-компенсация: построение скомпенсированной геометрии на основе 3D-сканирования или КТ контрольного образца при особо сложной физике процесса.
Thermo-Mechanical Sim Pre-deformation Zero Scrap

Портфолио

Выполненные инженерные проекты

Нажмите на миниатюры внутри карточки, чтобы переключить ракурсы: от исходной сломанной детали и 3D-скана до готовой твердотельной модели и изделия.

Реверс-инжиниринг Коническая зубчатая передача 🔍 Все 3 фото
1 2 3

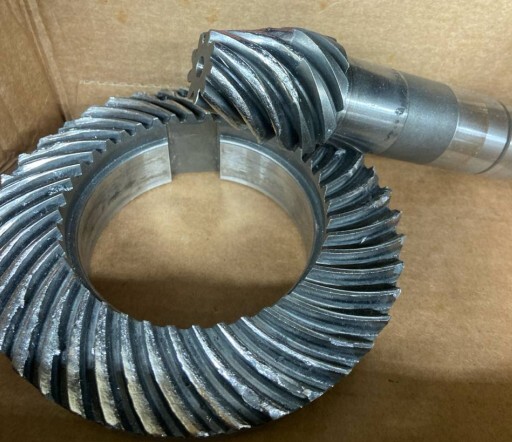

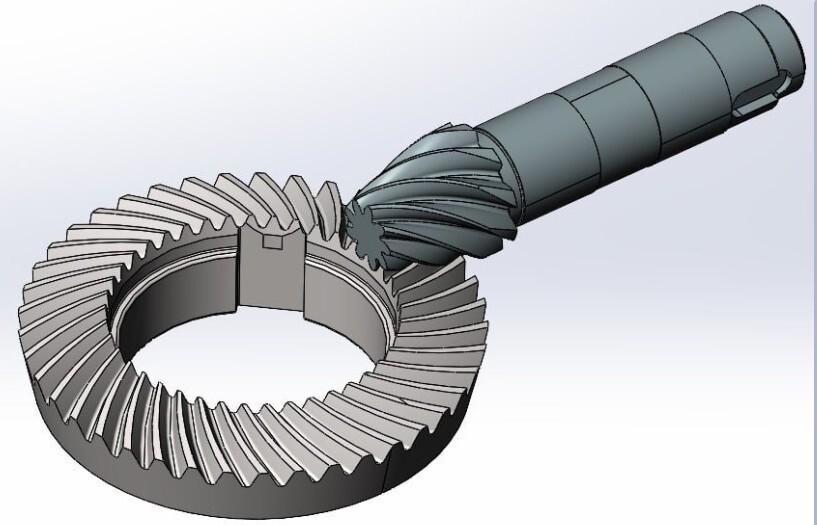

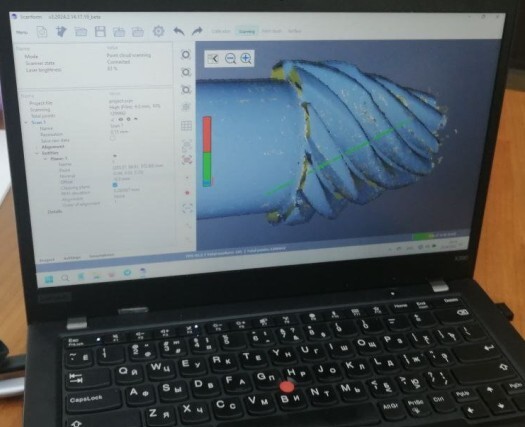

Коническая зубчатая передача со смятыми зубьями

Зубья оригинальной шестерни были полностью смяты. Выполнено 3D-сканирование пары, расчёт межосевого положения и математическая генерация профиля зацепления в спец. ПО с проверкой по скану.

Результат: CAD-модель .STP ±0.02 mm
3D-скан + CAD Поршень ДВС 🔍 Все 4 фото
1 2 3 4

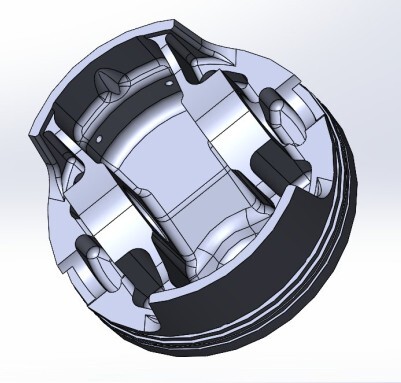

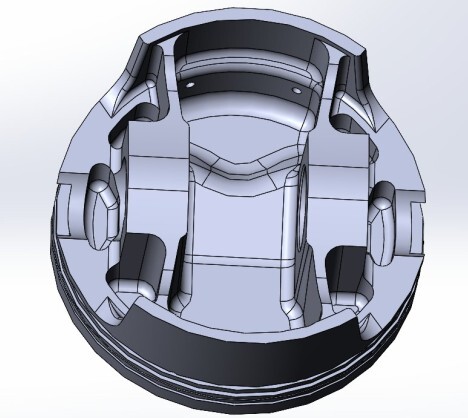

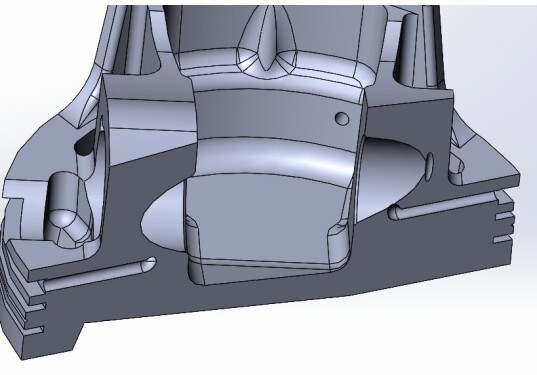

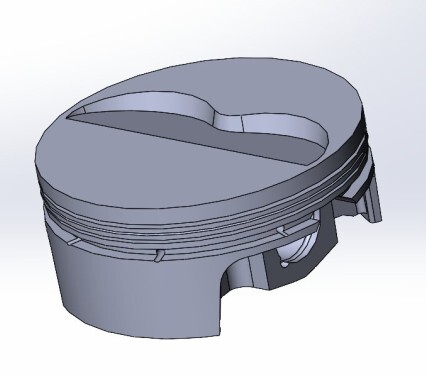

Реверс-инжиниринг поршня ДВС (B2B)

Оптическое 3D-сканирование оригинального поршня в сочетании с микрометрическим замером скрытых канавок поршневых колец. Построена высокоточная твердотельная модель для запуска в ЧПУ-производство.

Результат: Твердотельная модель .STP B2B
Полный цикл (Скан → Металл) Кронштейн диодов фары 🔍 Все 7 фото
1 2 3 4

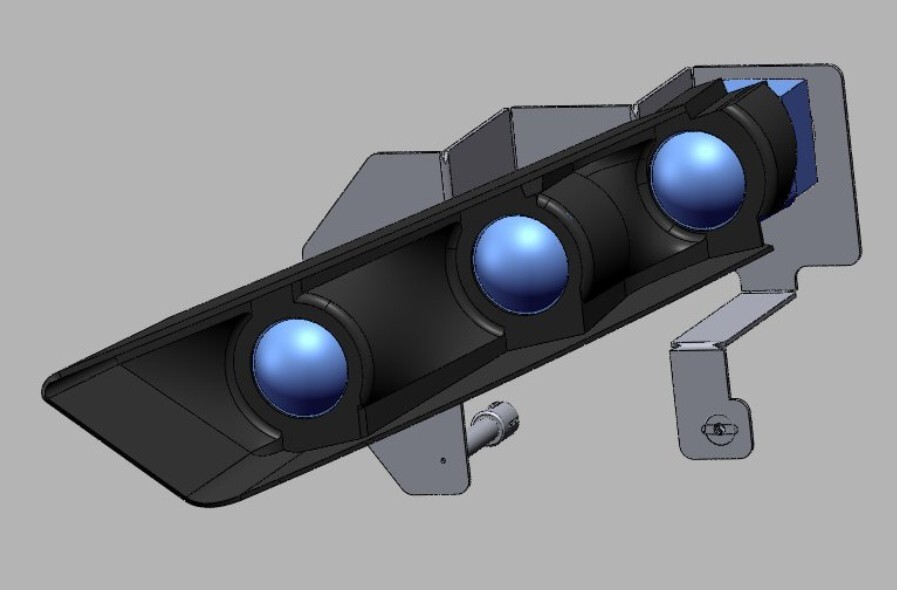

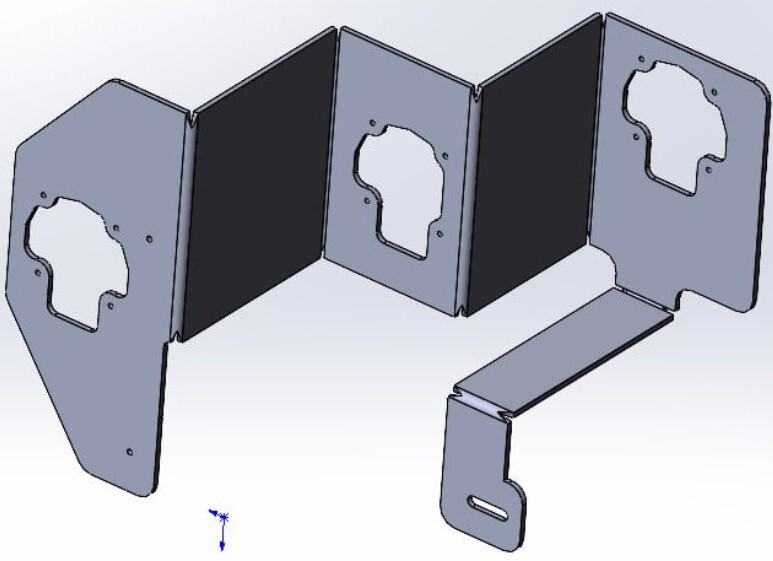

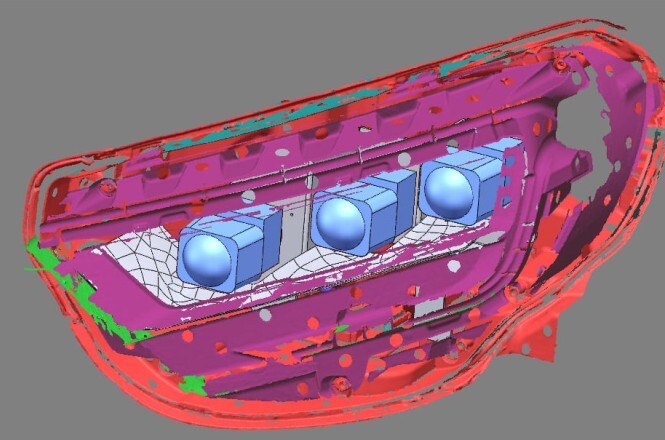

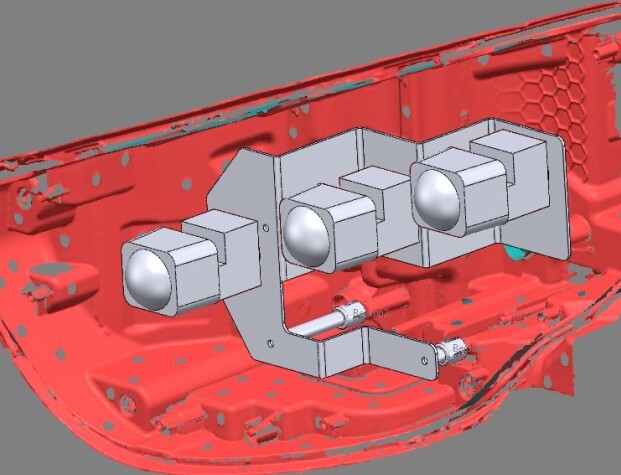

Кронштейн крепления 3-х диодов автомобильной фары

Сканирование корпуса фары и линз, разработка конструкции регулируемого кронштейна, развёртка листового металла в .DWG, лазерная резка, гибка и FDM-печать декоративной маски из ABS.

Результат: Готовое изделие + КД .DWG + ЧПУ
Компьютерная томография (КТ) Форсунка с/х оборудования 🔍 Все 4 фото
1 2 3 4

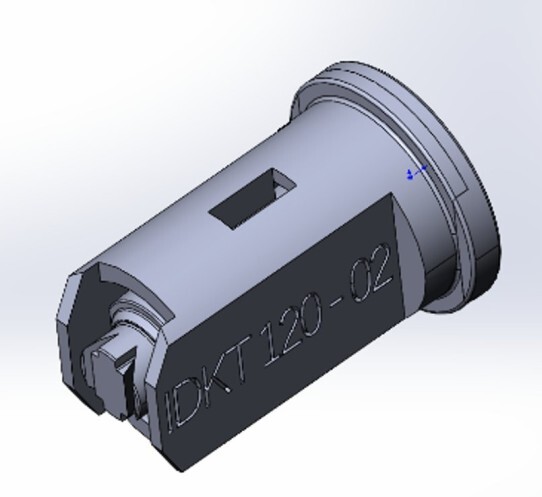

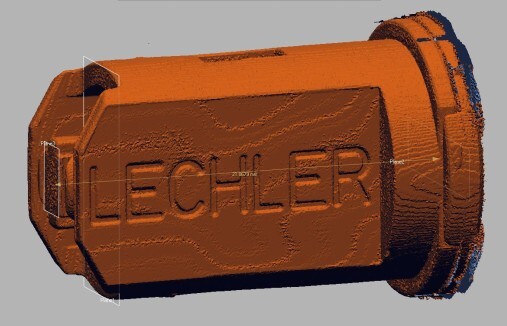

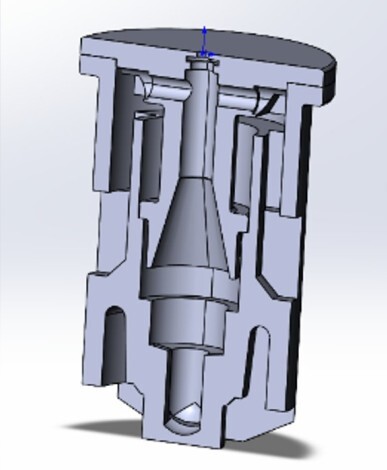

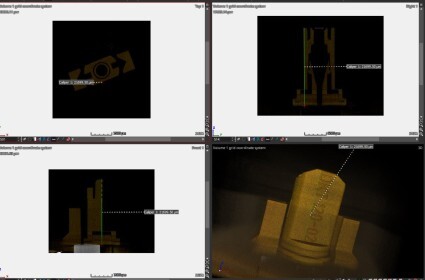

Форсунка распыления для сельхозтехники (импортозамещение)

Внутренние каналы сопла вскрыты без разрушения с помощью рентгеновской компьютерной томографии (КТ). Восстановлена точная гидродинамическая геометрия и отпечатана партия по технологии SLA.

Результат: КТ + CAD + SLA-печать SLA Resin
Поверхностное моделирование Интерьер BMW X4 Competition 🔍 Все 6 фото
1 2 3 4

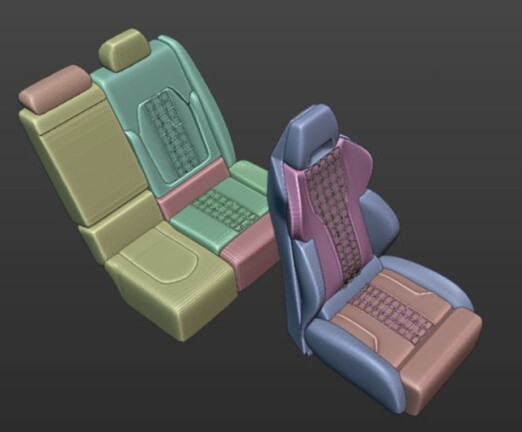

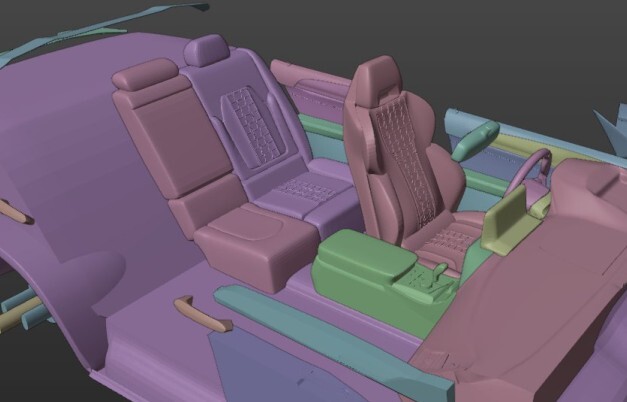

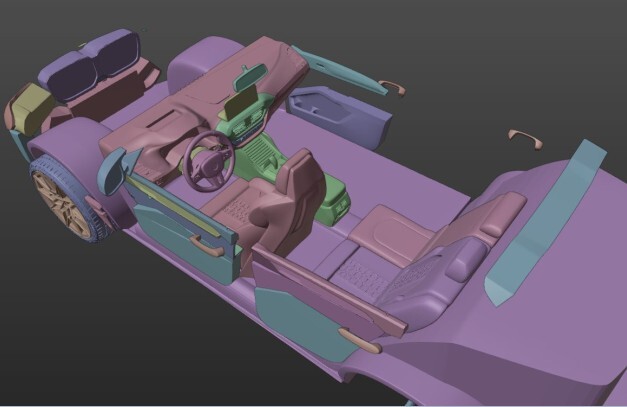

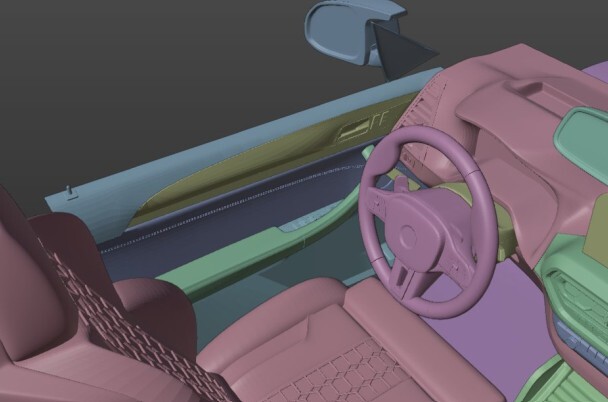

Интерьер и детализация BMW X4 Competition под SLA-печать

Высокодетализированное моделирование салона (кресла, торпедо, дверные карты, руль, радиаторы и колёсные узлы) в габаритах корпуса масштаба 1:18 с подготовкой тонкостенных элементов к фотополимерной печати.

Результат: Готовые к SLA .STL Scale 1:18
Промышленность и Авиация Кабелеукладчик и спецпроекты 🔍 Все 15 фото
1 2 3 4

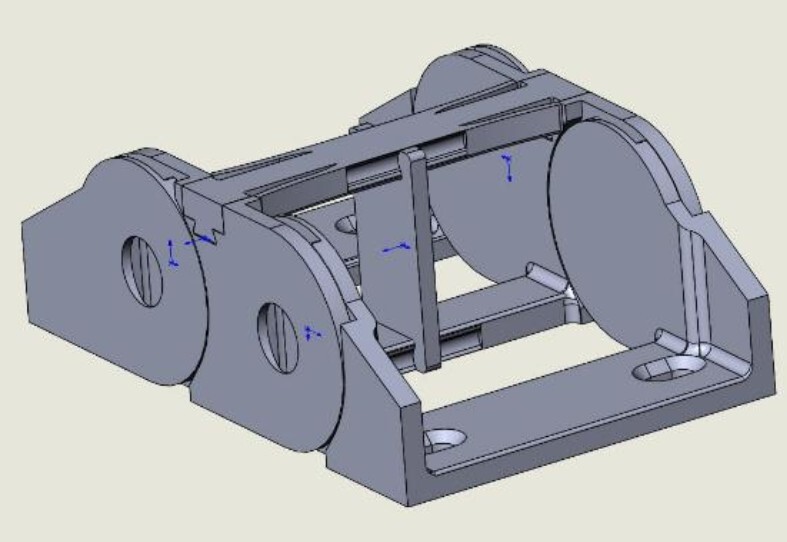

Кабелеукладчик станка, панель кабины Falcon 7X и спецпроекты

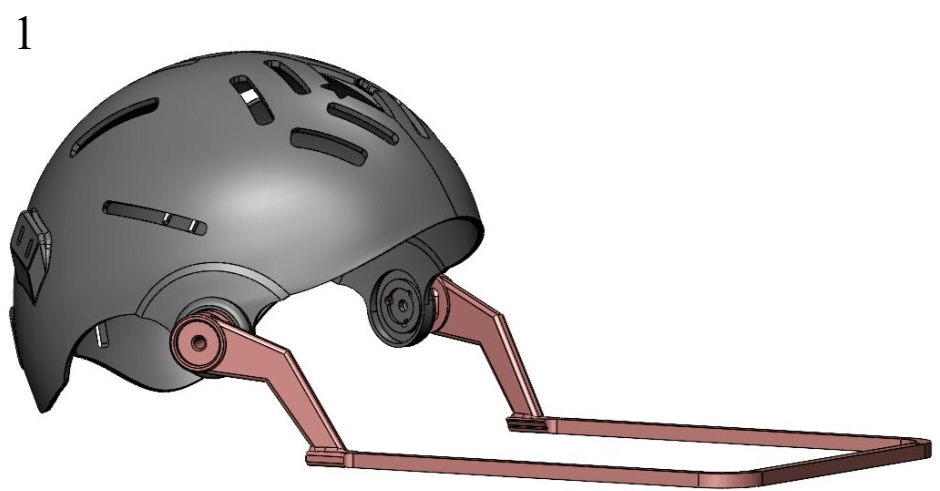

Реверс-инжиниринг сегментов промышленного кабелеукладчика с редизайном замков под FDM-печать, а также проекты в связке SolidWorks + Blender: панель кабины бизнес-джета Dassault Falcon 7X, MOCAP-шлем и винты БПЛА.

Результат: CAD + Серийная печать SolidWorks + Blender

Надёжность и стандарты

Почему производственные компании работают с 3D-FORMAT

Фиксируем техническое задание, бюджет и сроки на берегу — без скрытых доплат и срывов производственного графика.

01

Технологичность и знание металла

В штате инженеры с реальным опытом на металлообрабатывающих заводах. Учитываем допуски, посадки, поводки при сварке, литье и термообработке.

02

Производственная чистота CAD

Передаём математически корректную твердотельную геометрию без разрывов поверхностей — файлы сразу читаются стойками ЧПУ и слайсерами.

03

Поэтапный контроль и превью

Демонстрируем промежуточные 3D-превью и скриншоты сетки/модели на согласование. Включены 2 итерации правок в рамках фиксированной сметы.

04

Договор B2B, ЭДО и защита NDA

Официальная работа с юр. и физ. лицами, безналичный расчёт, закрывающие документы и подписание соглашения о неразглашении (NDA) до передачи чертежей.

Прозрачный процесс

Как мы работаем: 4 шага от образца до файлов для станка

Every project is managed by a lead design engineer available directly via email or phone.

01

Анализ задачи и ТЗ

Изучаем ваш чертёж, эскиз, фото или сканируем физический образец (в т.ч. изношенный или расколотый). Фиксируем допуски, стоимость и точный срок.

02

CAD-моделирование и CAE

Строим параметрическую твердотельную 3D-модель, проводим прочностные расчёты (FEA/CFD) и адаптируем геометрию под печать, ЧПУ или литьё.

03

Согласование превью

Отправляем вам интерактивные рендеры и габаритные сечения для проверки. При необходимости вносим корректировки до полного соответствия ТЗ.

04

Передача исходников и КД

Передаём готовый пакет 3D-моделей (.STEP, .IGES, .X_T, .STL) и оформленные чертежи по ЕСКД (.DWG, .DXF, .PDF) или готовую напечатанную партию.

Вопросы и ответы

Часто задаваемые вопросы

Главное о форматах файлов, точности реверс-инжиниринга и расчёте бюджета.

Да, реверс-инжиниринг повреждённых узлов — наша ключевая специализация. Даже если деталь расколота на части или у шестерни смяты зубья, мы отсканируем все фрагменты, виртуально соберём их в специализированном ПО и математически восстановим первозданную геометрию без учёта износа.
Твердотельные модели для станков с ЧПУ и САПР передаём в универсальных форматах: .STEP (.STP), .IGES, .X_T (Parasolid), .3DM, .SAT, а также нативных файлах SolidWorks. Для 3D-печати и визуализации — .STL, .OBJ, .FBX. Чертежи по ЕСКД и развёртки для лазерной резки — в .DWG, .DXF и .PDF.
Да. Перед запуском детали в металл или печать мы проводим расчёты механики, статической/усталостной прочности, теплообмена и гидродинамики (CFD). Также выполняем топологическую оптимизацию для снижения массы детали при сохранении жёсткости.
Стоимость зависит от сложности геометрии, наличия исходного образца/скана и необходимости выпуска чертежей по ЕСКД. Пришлите фото детали, эскиз или чертёж через форму ниже или на почту mrsv131313@gmail.com — мы подготовим точную смету и сроки в течение 2 часов.

Оценка проекта за 2 часа

Рассчитать стоимость по чертежу, фото или 3D-скану

Прикрепите фото сломанной детали, эскиз, скан или техническое задание. Инженер изучит материалы и ответит тем же днём с фиксированной сметой и сроками.

📞
